Produtos BCTV Equipamentos

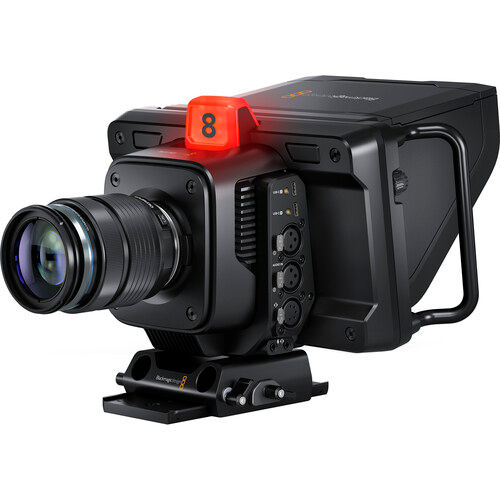

Blackmagic Design Studio Camera 4K Pro

Desenvolvida para switchers SDI potentes, a Blackmagic Studio Camera 4K Pro adiciona conexões 12G-SDI e Ethernet 10G profissionais. Isso é perfeito se a câmera estiver longe do switcher. Há uma saída 12G-SDI e uma entrada de retorno de programa 12G-SDI que inclui controle de câmera, intercomunicação e sinalização. Você também conta com os mesmos poderosos recursos de controle da saída HDMI. A conexão de Ethernet 10G também possibilita unir todas as conexões em um só cabo para um fluxo de trabalho estilo SMPTE de custo muito mais baixo.



Recursos de Câmera



Tamanho Efetivo do Sensor

17,78 mm x 10 mm (Quatro Terços)



Montagem de Lente

Encaixe MFT Ativo.



Controle de Lente

Íris, foco e zoom em lentes compatíveis.



Faixa Dinâmica

13 stops.



ISO Nativo Duplo

Ganho de 0 dB e 18 db.



Sensibilidade com ganho de 0 dB

f11 com 2160p59.94

f12 com 2160p50

a 2.000 lux com 89,9% de refletância



Relação Sinal-Ruído

63 dB para 2160p



Resoluções de Filmagem

3840 x 2160 (Ultra HD) até 60 fps.



Taxas de Quadro

23,98, 24, 25, 29,97, 30, 50, 59,94 e 60 quadros por segundo.

Taxas de quadro off-speed de até 60 fps em Ultra HD.



Foco

Foco automático disponível utilizando lentes compatíveis.

Dimensões da Tela

7 polegadas, 1920 x 1080.



Tipo de Tela

Tela de toque LCD capacitiva.



Brilho da Tela

2000 nits.



Controles

Configurações e menus na tela de toque com botão rotativo de configurações, botão de programa, botões de função F1, F2 e F3 configuráveis e botões rotativos de brilho, contraste e pico de foco.



Opções de Montagem

2 x encaixes de 1/4” para tripés.

1 x encaixe de 3/8” para tripés.



Conexões

Entradas de Vídeo SDI

1

Saídas de Vídeo SDI

1

Taxas SDI

1,5G, 3G, 6G, 12G.

Saídas de Vídeo HDMI 2.0

1



Entradas de Áudio Analógico

2 x XLR analógicas alternáveis entre níveis de mic e linha. Compatível com alimentação fantasma.

1 x entrada estéreo de 3,5 mm. Também pode ser utilizada para entrada de código de tempo.



Saídas de Áudio Analógico

1 x XLR de 5 pinos para headset de intercomunicação.

1 x miniconector TRRS de 3,5 mm tipo jack para fones de ouvido com microfone.



Entradas de Sincronização

Tri-Sync ou Black Burst quando utilizadas com o Blackmagic Studio Converter opcional.



Saídas de Áudio SDI

2 canais de áudio de programa embutidos em 1.5G/3G/6G/12G-SDI. 2 canais de intercomunicação nas saídas 15 e 16.



Controle Remoto

Controle remoto de câmera via SDI, HDMI ou Ethernet.

Ethernet

10 Gb/s.



Interface do Computador

2 x portas de expansão USB Tipo-C 3.1 de 1ª geração (até 5 Gb/s) para gravação externa e conexão de demandas de foco e zoom. Atualizações de software via porta USB-C A.



Áudio

Microfone

Microfone estéreo integrado.

Alto-Falante Integrado

1 x alto-falante mono.



Padrões de Vídeo HD

1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60,

1080i50, 1080i59.94, 1080i60

Padrões de Vídeo Ultra HD

2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p30, 2160p50, 2160p59.94, 2160p60.

Conformidade SDI

SMPTE 292M, SMPTE 424M, SMPTE 425M nível A e B, SMPTE 2081‑1, SMPTE 2081-10, SMPTE 2082-1 e SMPTE 2082‑10.



Amostragem de Áudio SDI

Taxa de amostragem padrão para televisão de 48 kHz e 24 bits.





Mídias

2 x portas de expansão USB-C 3.1 de 1ª geração (até 5 Gb/s) para gravação de Blackmagic RAW em mídias externas.

Formatos de Mídia

Capaz de formatar mídias para sistemas de arquivo ExFat (Windows/Mac) ou HFS+(Mac)





Codecs

Blackmagic RAW Constant Bitrate 3:1,
Blackmagic RAW Constant Bitrate 5:1,
Blackmagic RAW Constant Bitrate 8:1,
Blackmagic RAW Constant Bitrate 12:1,
Blackmagic RAW Constant Quality Q0,
Blackmagic RAW Constant Quality Q1,
Blackmagic RAW Constant Quality Q3,
Blackmagic RAW Constant Quality Q5

Recursos de Armazenamento



Tipo de Armazenamento

2 x portas de expansão USB-C 3.1 de 1ª geração para mídias externas.

Formatos de Gravação

Blackmagic RAW 3:1, 5:1, 8:1, 12:1, Q0, Q1, Q3 e Q5 em Ultra HD 3840 x 2160 na taxa de quadro selecionada.



Taxas de Armazenamento

Taxas de armazenamento baseadas em 30 quadros por segundo.

3840 x 2160 (Ultra HD)

Blackmagic RAW 3:1 - 127 MB/s
Blackmagic RAW 5:1 - 77 MB/s
Blackmagic RAW 8:1 - 48 MB/s
Blackmagic RAW 12:1 - 32 MB/s
Blackmagic RAW Q0 - 96 a 190 MB/s
Blackmagic RAW Q1 - 64 a 153 MB/s
Blackmagic RAW Q3 - 43 a 109 MB/s
Blackmagic RAW Q5 - 26 a 64 MB/s



As taxas de armazenamento da configuração de Qualidade Constante são apenas indicativas.

As taxas de armazenamento reais dependem inteiramente do tipo de imagem.



Controle Externo

Blackmagic Zoom Demand e Blackmagic Focus Demand para controlar câmera e lentes a partir de alças de tripé.



Blackmagic Control Protocol via SDI e HDMI para controle externo quando utilizado com um switcher ATEM compatível e o ATEM Software Control ou ATEM Camera Control Panel. Inclui controle de algumas configurações de câmera, foco, íris e zoom em lentes compatíveis, corretor de cores, sinalização e início e encerramento de gravações em mídias externas via porta de expansão USB.



Corretor de cor

DaVinci YRGB.

Blackmagic Design Studio Camera 4K Pro
