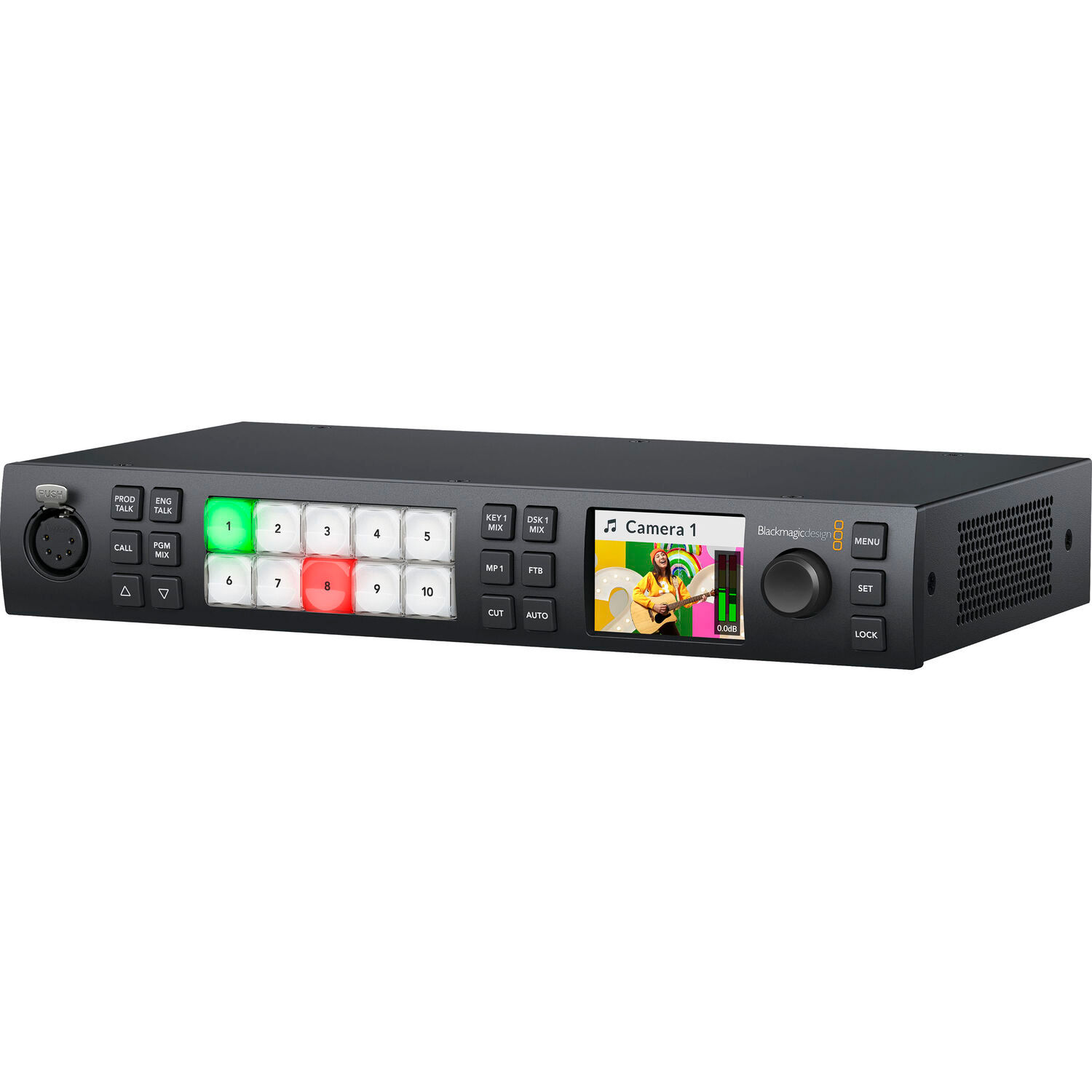

O ATEM 1 M/E Constellation HD -  Live Production Switcher (1 RU)

O ATEM 1 M/E Constellation HD é um switcher de produção ao vivo de alta definição repleto de recursos avançados. O design de M/E único inclui 10 entradas SDI 3G e 6 entradas SDI 3G auxiliares independentes com conversão de padrões. Também inclui uma saída de webcam USB, DVE, chaveadores croma, leitores de mídia, multivisualização e muito mais.



Conexões

Total de Entradas de Vídeo - 10

Total de Saídas de Vídeo - 6

Taxas SDI -1.5G, 3G

Total de Entradas de Áudio

2 x entradas jack de 1/4 de polegada balanceadas,
1 x XLR de 5 pinos para intercomunicação.

Total de Saídas de Áudio

1 x XLR de 5 pinos para intercomunicação.

Entradas de Áudio SDI

2 canais de áudio embutidos em todas as entradas SDI.

Saídas de Áudio SDI

2 canais de áudio embutidos em todas as saídas SDI.

Conexões de Código de Tempo

Nenhuma.



Entrada de Sincronização

Tri-Sync ou Black Burst.

Ressincronização das Entradas de Vídeo

Em todas as 10 entradas.

Conversores de Taxa de Quadro e Formato

Em todas as 10 entradas.



Saída SDI Aux

Qualquer uma das 6 saídas SDI.

Saídas de Pré-Visualização SDI

Qualquer uma das 6 saídas SDI.

Saídas de Programa SDI

Qualquer uma das 6 saídas SDI.

Saída de Programa SDI com Conversão Descendente

Nenhuma.

Saída Webcam

1 x USB-C com suporte a 720p ou 1080p na taxa de quadros de PGM.

Total de Multivisualizações

1 x 3G-SDI.



Conexão com Painel de Controle

Ethernet. Conexão direta entre painel e chassi, ou via rede.

Gerador de Código de Tempo Interno - Sim.



Intercomunicação

RJ45 para sistemas de intercomunicação de terceiros.

Saída de Sinalização

Adicionada via conexão ethernet ao produto Blackmagic Design GPI and Tally Interface. (Não incluído).

Ethernet

Suporta 10/100/1000 BASE-T.

Interface do Computador

1 x USB-C com suporte a USB 3.1 Gen 1 (5 Gb/s).



Padrões

Padrões de Vídeo SD - Nenhuma.

Padrões de Vídeo HD

720p50, 720p59.94, 720p60.
1080i50, 1080i59.94, 1080i60.
1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60.

Conformidade SDI

SMPTE 292M, SMPTE 296M, SMPTE 424M, SMPTE 425M level A e B.

Amostragem de Vídeo - 4:2:2

Precisão de Cor - 10 bits.

Espaço de Cor - REC 709

Comutação Automática SDI

Detecção automática de 1.5G-SDI e 3G-SDI nível A e B.

Especificidades Do Produto

Chaveadores Upstream - 4

Chaveadores Downstream - 1

Chaveadores Croma Avançados - 4

Suporte à Intercomunicação - Sim.

Suporte a Mix Minus - Sim.

Chaveadores Linear/Luma - 5

Chaveador de Transição (Vinheta/DVE) - 1 Vinhetas, 1 DVE.

Número Total de Camadas - 7

Geradores de Padrão - 5

Geradores de Cor - 2

Painel de Controle

Alternância emergencial com painel frontal, virtual ou físico opcional.

Janelas Roteáveis - 16



Sinalização

Indicação em vermelho para programa e verde para pré‑visualização.

Rotulagem das Janelas de Fonte

Sim.



Monitoramento por multivisualização

Monitoramento por multivisualização

1 x multivisualização configurável com 16, 13, 10, 7 ou 4 janelas. Inclui monitoramento de Programa, Pré-visualização, Entradas, Leitores de Mídia, Chaveador Downstream, Alimentação Limpa com rotulação opcional e medidores de áudio

Padrão de Vídeo da Multivisualização

HD

Resolução Mínima do Visor

1366 x 768

Leitor De Mídia

Leitores de Mídia - 2

Canais

Sinais de preenchimento e chave para cada leitor de mídia.

Capacidade de Imagens Estáticas no Pool de Mídia - 20

Capacidade de Clipes no Pool de Mídia

2 x até 1080p60.

Duração Máxima de Clipes em 720 HD no Leitor de Mídia

400 quadros.

Duração Máxima de Clipes em 1080 HD no Leitor de Mídia

200 quadros.

Formato de Imagens Estáticas no Pool de Mídia

PNG, TGA, BMP, GIF, JPEG e TIFF.

Formato de Arquivos de Vídeo no Pool de Mídia

Sequência TGA.

Formato de Arquivos de Áudio no Pool de Mídia

WAV, MP3 e AIFF.



Display

Painel Frontal

Monitor LCD integrado de 2,2 polegadas para vídeo, 10 botões LED para configuração e alternância emergencial, 4 botões de fontes, 6 botões de seleção de intercomunicação e mixagem, controle giratório de menu e botão de definição, botão de travamento frontal.

Processamento

Atraso de Processamento

< 10 linhas.

Mixer de Áudio

Mixer de 28 canais.

Liga/Desliga/Audio-Follow-Video selecionável.

Medição de nível e pico.

Controle de ganho do máster.

EQ paramétrico de 6 bandas, Dinâmica incluindo Expansor, Portão, Compressor e Limitador.

Conversão Descendente

Nenhuma.



Software

Painel de Controle Incluso

Painel ATEM Software Control incluído gratuitamente para Mac 11.11 Big Sur, Mac 12 Monterey ou mais recentes; e Windows 10 ou 11.

Atualizações de Software

Utilizando conexão direta via USB ou Ethernet a computadores macOS ou Windows. Inclui utilitário ATEM Setup.

Configuração

Configuração via ATEM Software Control Panel, com exceção do endereço IP do chassi ATEM, que é configurado através do utilitário ATEM Setup conectado via USB ao chassi.

Sistemas Operacionais

Mac 11.1 Big Sur,
Mac 12.0 Monterey ou mais recentes.

Windows 10 e 11.

Requisitos de Energia

Fonte de Alimentação

1 x 100 ‑ 240 V AC interna.

Consumo de Energia

36W

Especificações Físicas



Instalação Física

2/3 de unidade de rack de largura, 1 unidade de rack de altura.

Acessórios Opcionais

Teranex Mini Rack Shelf

Especificações Ambientais

Temperatura Operacional

0 a 40 °C (32 a 104 °F)

Temperatura de Armazenamento

-20 a 60 °C (-4 a 140 °F)

Umidade Relativa

0 a 90% sem condensação.



Incluso

ATEM 1 M/E Constellation HD

Encarte de boas-vindas com código QR para download do software.



Garantia

12 meses de garantia limitada do fabricante.

O ATEM 1 M/E Constellation HD - Live Production Switcher (1 RU)
